1) Le dispositif :
On peut régler la longueur du pendule en desserrant la pince à linge et on peut mesurer l'angle de déviation initial grâce au rapporteur :
Voici la procédure en vidéo :
2) Méthode de mesure de la période :
On mesure 5 périodes pour plus de précisions :
On mesure 5 périodes pour plus de précisions :
3) Étude sur l'atelier scientifique (généris) :
On se place sur l'onglet "tableau" puis on double-clique sur la case A pour faire apparaître le menu : grandeur et unité :
Après avoir entré les mesures, on peut observer le graphe directement sur l'onglet "graphique"
Pour connaître l'équation de la droite, il faut faire une modélisation et la tracer :
4) Étude énergétique :
On commence par un pointage vidéo sur avistep comme sur ce TP :
Puis on récupère les données de pointage ainsi que les vitesses :

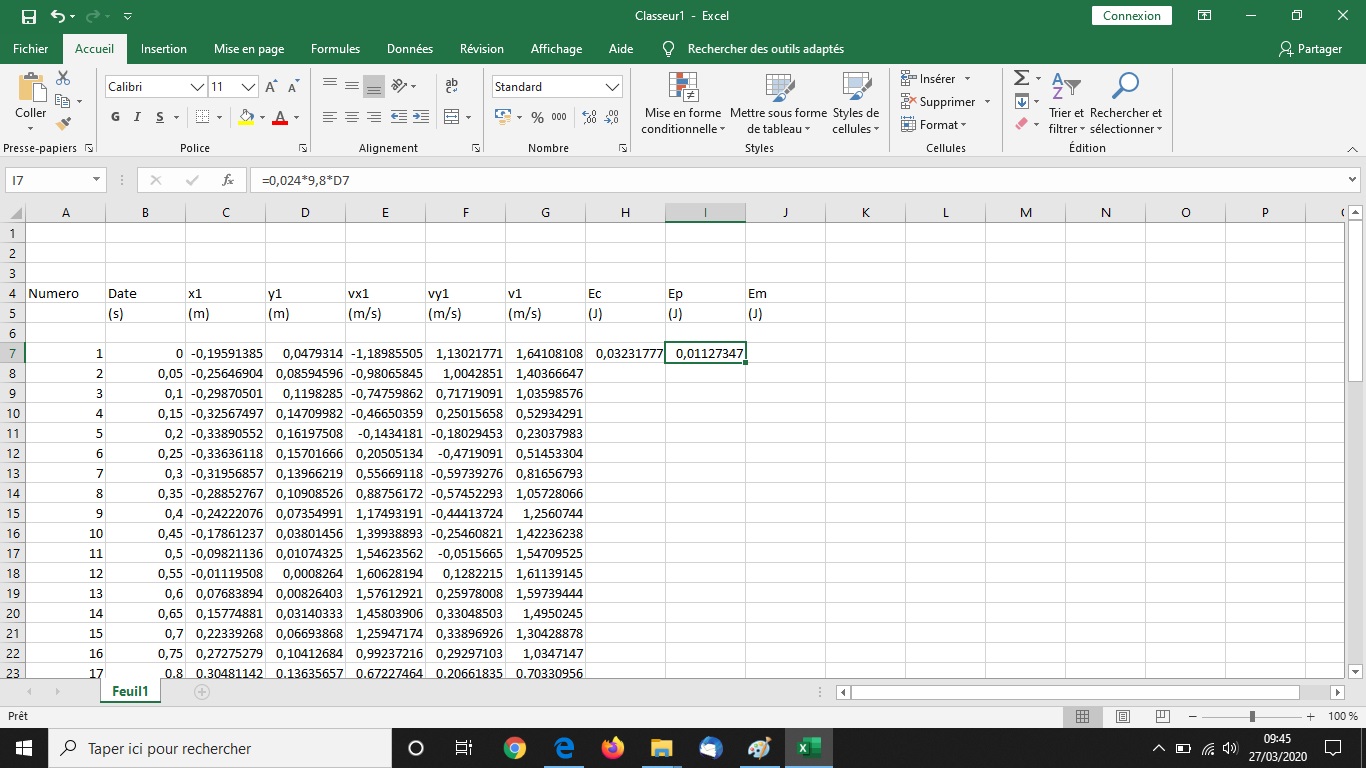

on exporte le tout sur un tableur (ici excel) et on ajoute une colonne pour Ec avec la formule 0,5mv² :
on fait de même pour Ep avec la formule mgy :
enfin Em = Ec+Ep
On obtient finalement ce graphe des 3 énergies en fonction de t (nuage de points)
