L'oscilloscope

L'oscilloscope Hameg HM 303-6 :





1) Réglage du zéro de l'oscilloscope :

Procédure :
1) Désenclancher tous les boutons (attention aux boutons sous l'écran)





2) Appuyer sur les touches GD (réglage du zéro) sur les 2 voies (CH1 et CH2) et DUAL (affiche les 2 voies)



3) Placer les boutons de calibres en tension (VOLT/DIV) sur 1V/DIV et la base de temps (TIME/DIV) sur 1ms/DIV





4) Placer les boutons d'intensité (INTENS) et de netteté (FOCUS) à mi-course.

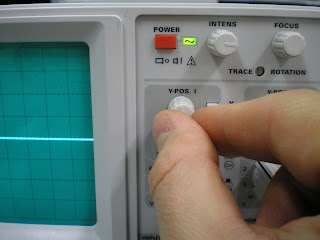

5) Centrer les 2 voies grâce aux boutons Y-POS1 et Y-POS2 (décalage vertical pour chaque voie) et X-POS (décalage horizontal).





6) Désenclancher les boutons GD et appuyer sur la touche AC/DC pour les 2 voies.



7) Vérifier que les boutons de décalibrage sont tournés à fond vers la droite.
8) Régler la netteté et l'intensité à votre convenance.



2) Mesure :

Tension maximale :
La tension se mesure sur l'axe vertical.
On suppose le zéro réglé au centre.
On mesure le nombre de carreaux appelé nombre de division (ici 2 carreaux )
On multiplie ce nombre de divisions par le calibre (ici le fil est branché sur la voie CH1, on va donc lire le calibre de la voir CH1 : 2V/DIV)
La tension est alors égale à 2 x 2 = 4V

Période :
La période se mesure sur l'axe horizontal.
On mesure le nombre de carreaux appelé nombre de division pour une période (ici 4 carreaux )
On multiplie ce nombre de divisions par le calibre en temps TIME/DIV  (ici .5ms/DIV ce qui veut dire 0,5ms/DIV)
La tension est alors égale à 4 x 0,5ms = 2ms
